2.1 Komponen elektronik

2.1 Komponen elektronik

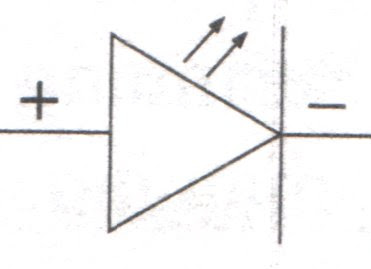

1. Diod Pemancar Cahaya (Light Emitting Diode) LED







  • tiada filamen
  • kaki katod(-) & anod(+)
  • lebih tahan lama drpd mentol
  • membenarkan arus mengalir satu arah
2. Perintang



Perintang tetap jenis karbon
  • kawal arus/ dapatkan susutan voltan
  • unit Ohm
  • Kadaran kuasa = keupayaan hilangkan haba berlebihan
  • Had terima = nilai rintangan maksimum & minimum pada perintang
  • Kod warna perintang (untuk perintang tetap jenis karbon)
Hitam = 0, 0, -, -
Perang = 1, 1, 0, -

Merah = 2, 2, 00, -

Jingga = 3, 3, 000, -

Kuning = 4, 4, 0 000, -

Hijau = 5, 5, 00 000, -

Biru = 6, 6, 000 000, -

Ungu = 7, 7, 0 000 000, -

Kelabu = 8, 8, 00 000 000, -

Putih = 9, 9, 000 000 000, -
Emas = -, -, -, toleransi 5%

Perak = -, -, -, toleransi 10%

TIADA warna = -, -, -, toleransi 20%



  • Perintang Tetap = jenis karbon & jenis berlilit dawai

Perintang tetap jenis berlilit dawai


  • Perintang Boleh laras


Simbol perintang boleh laras









3. Suis
















  • Suis togel

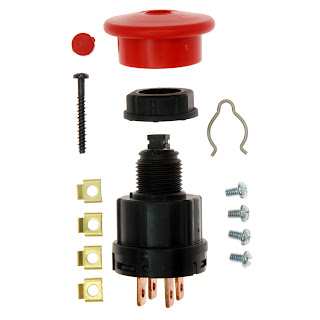

  • Suis tekan tutup








  • Suis tekan buka



4. Transistor





5. Buzer

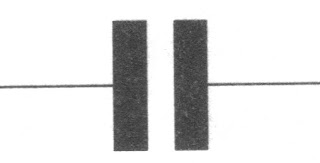

6. Kapasitor







Membaca & menterjemah lukisan skematik

1.
