3.3 Unjuran ortigrafik



Pandangan hadapan di sebelah KIRI
Pandangan sisi di sebelah KANAN


Merah= pandangan hadapan

Kuning= pandangan sisi
Biru= pelan/ pandangan atas

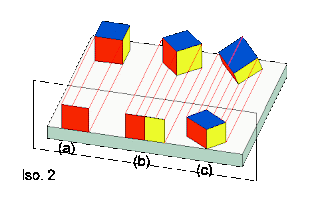

Bentuk objek yang dapat dilihat dari pandangan atas, hadapan dan sisi

3.3 Unjuran ortografik

  • Lukisan 2D dengan 3 arah pandangan= pelan(atas), hadapan(kiri), sisi(tepi/kanan)
Langkah menghasilkan lukisan unjuran ortografik

  • kertas lukisan dibahagikan kpd 4 ruang
  • di ruang atas kanan dibina garisan bersudut 45 darjah
  • lukiskan pandangan atas/ pelan di ruang atas kiri
  • gunakan garisan binaan, buat unjuran dari pandangan pelan ke ruang bawah kiri (untuk mendapatkan pandangan hadapan)
  • buat unjuran dari pelan ke kiri ( ke ruang atas kanan) sehingga menyentuh garisan bersudut 45 darjah
  • dari garisan 45 darjah unjurkan garisan ke bawah (ruang bawah kanan) untuk hasilkan pandangan sisi
